BWS688B-Dispositivo diseñado para una alta resistencia a los golpes de navegación precisa, control y medición dinámica de transportistas en movimiento

Especificaciones clave

Giroscopio triaxial: rango de medición ± 450°/s

Acelerómetro triaxial: rango de medición ± 18 g

Magnetómetro triaxial: rango de medición ± 8 gauss

Barómetro digital: rango de medición de 300 mbar ~ 1100 mbar

Ancho de banda alto: 400 Hz

Compensación de temperatura calibrada en fábrica: estabilidad de sesgo, linealidad y calibración de errores transversales

Rango de compensación de la temperatura: -40 °C ~ +85 °C

Interfaz de comunicación:

Sensor de temperatura integrado

Rango de suministro de energía: 3,0 V ~ 3,6 V

Resistencia a los golpes: 2000 g

Diseño compacto: ligero y con una forma en miniatura

Compatibilidad: coincide con ADIS16488A

Áreas de aplicación

Resistencia a las vibraciones industriales y control de actitud

Máquinas automatizadas

Control de robótica.

Estabilización y control de la plataforma

Sistemas de instrumentación

Descripción del producto

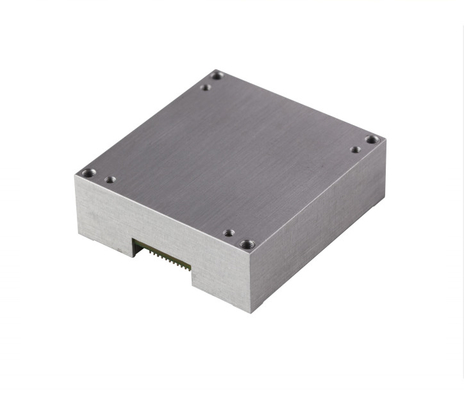

La Unidad de Medición Inercial (IMU) es un dispositivo compacto y altamente resistente a los golpes diseñado para la navegación precisa, el control y la medición dinámica de portadores en movimiento.Integra un giroscopio MEMS triaxial y un acelerómetro triaxial con algoritmos avanzados de compensación de errores (incluida la temperaturaLos datos procesados se producen a través de una interfaz SPI personalizable, mientras que los sensores incorporados (magnetómetro,El barómetro permite una detección completa del medio ambiente

.

Características básicas:

Sensores de alta precisión.

Giroscopio: rango de ±450°/s, estabilidad de sesgo de variación de Allan de 1,2°/h

Acelerómetro: rango de ± 18 g, estabilidad de sesgo de variación de Allan de 20 μg

Magnetómetro: rango de ±8 gauss para la precisión del ángulo de inclinación

.

Robusta adaptabilidad al medio ambiente

Funciona en −40°C a +85°C con compensación de temperatura calibrada en fábrica.

Sobrevive a 2000g de choque y ambientes industriales de vibración intensiva

.

Integración compacta

Las dimensiones: 47 mm (L) × 44 mm (W) × 14 mm (H)

.

Peso: Optimizado para drones, brazos robóticos e instrumentos portátiles.

Salida de datos y compatibilidad

La interfaz SPI admite transmisión de datos de alta velocidad (hasta 2000Hz).

Compatible con las normas industriales

.

Ventajas competitivas

Solución industrial rentable: Equilibra el rendimiento de MEMS con la fiabilidad para condiciones adversas.

Fusión de sensores múltiples: Magnetómetro y barómetro integrados permiten la detección de 10 ejes

.

Bajo consumo de energía: el diseño de potencia eficiente de 3,0 ∼ 3,6 V extiende la vida útil de la batería en aplicaciones móviles.
